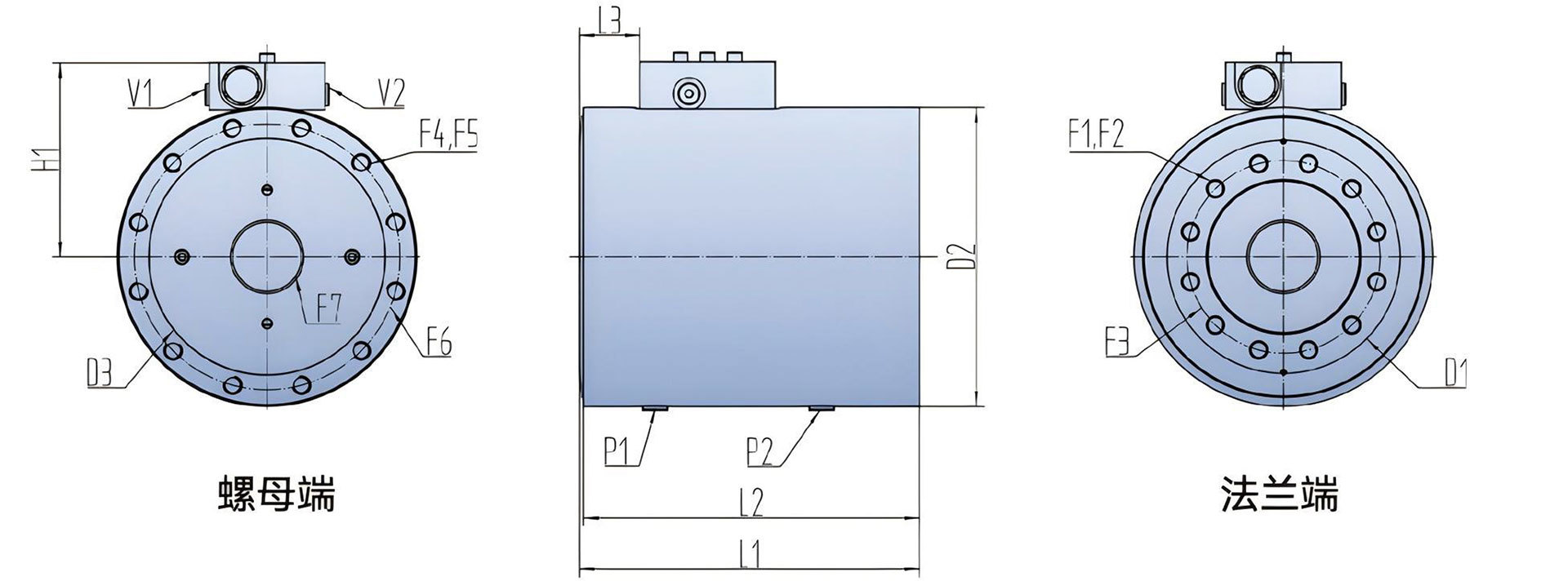

| HN10系列尺寸表 | ||||||
| 型号 | 2 | 3 | 6 | 10 | 16 | 27 |
| 输出扭矩Nm@21MPa | 180 | 320 | 600 | 1000 | 1600 | 2700 |
| 保持扭矩Nm@21MPa | 630 | 1200 | 1900 | 3800 | 5700 | 9400 |
| 最大弯矩Nm | 560 | 1000 | 2200 | 5600 | 9000 | 11200 |
| 径向负载kg | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| 轴向负载kg | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| 排量180度cc | 63.9 | 121 | 192 | 365 | 552 | 914 |
| 排量360度cc | —— | 243 | 384 | 733 | 1105 | 1829 |
| 重量(180°)kg | 6.4 | 10 | 14.2 | 26 | 43.3 | 57 |
| 重量(360°)kg | —— | 12.8 | 19.2 | 35 | 54.5 | 83 |
| D1安装盘直径mm | 77.2 | 89 | 102 | 127 | 148 | 185 |
| D2壳体直径mm | 100 | 119 | 135 | 170 | 198 | 226 |
| F1法兰端螺丝孔尺寸mm | M8×1.25 | M8×1.25 | M10×1.5 | M12×1.75 | M12×1.75 | M16×2 |
| F2法兰端螺丝孔个数 | 8 | 8 | 12 | 12 | 12 | 12 |
| F3法兰端螺丝中心圆直径mm | 54 | 73 | 80 | 102 | 127 | 140 |
| F4螺母端螺丝孔尺寸mm | M8×1.25 | M8×1.25 | M10×1.5 | M12×1.75 | M12×1.75 | M12×1.75 |
| F5螺母端螺丝数量 | 8 | 8 | 12 | 12 | 12 | 12 |
| F6螺母端螺丝孔中心圆直径mm | 86 | 103 | 117 | 151 | 175 | 203 |
| F7安装孔直径mm | 14.3 | 17 | 21.4 | 35.7 | 45.7 | 66.7 |
| H1中心线到阀体尺寸mm | 80 | 90 | 98 | 115 | 129 | 143 |
| L1总长度(180°)mm | 140 | 143 | 156 | 184 | 224 | 241 |
| L1总长度(360°)mm | —— | 189 | 212 | 258 | 311 | 346 |
| L2不含旋转法兰长度(180°)mm | 138 | 142 | 154 | 182 | 221 | 239 |
| L2不含旋转法兰长度(360°)mm | —— | 188 | 211 | 256 | 308 | 344 |
| L3法兰距离平衡阀长度(180°)mm | 25.4 | 26.9 | 27.7 | 27.9 | 38.6 | 43.9 |
| L3法兰距离平衡阀长度(360°)mm | —— | 22.6 | 24.6 | 42.7 | 60.2 | 70.4 |
| P1P2壳体油口 | ISO-1179-1/BSPP“G”系列，尺寸从1/8至1/4,详见图纸。 | |||||
| V1V2阀体油口 | ISO-11926/SAE系列，尺寸为7/16,详见图纸。 | |||||
