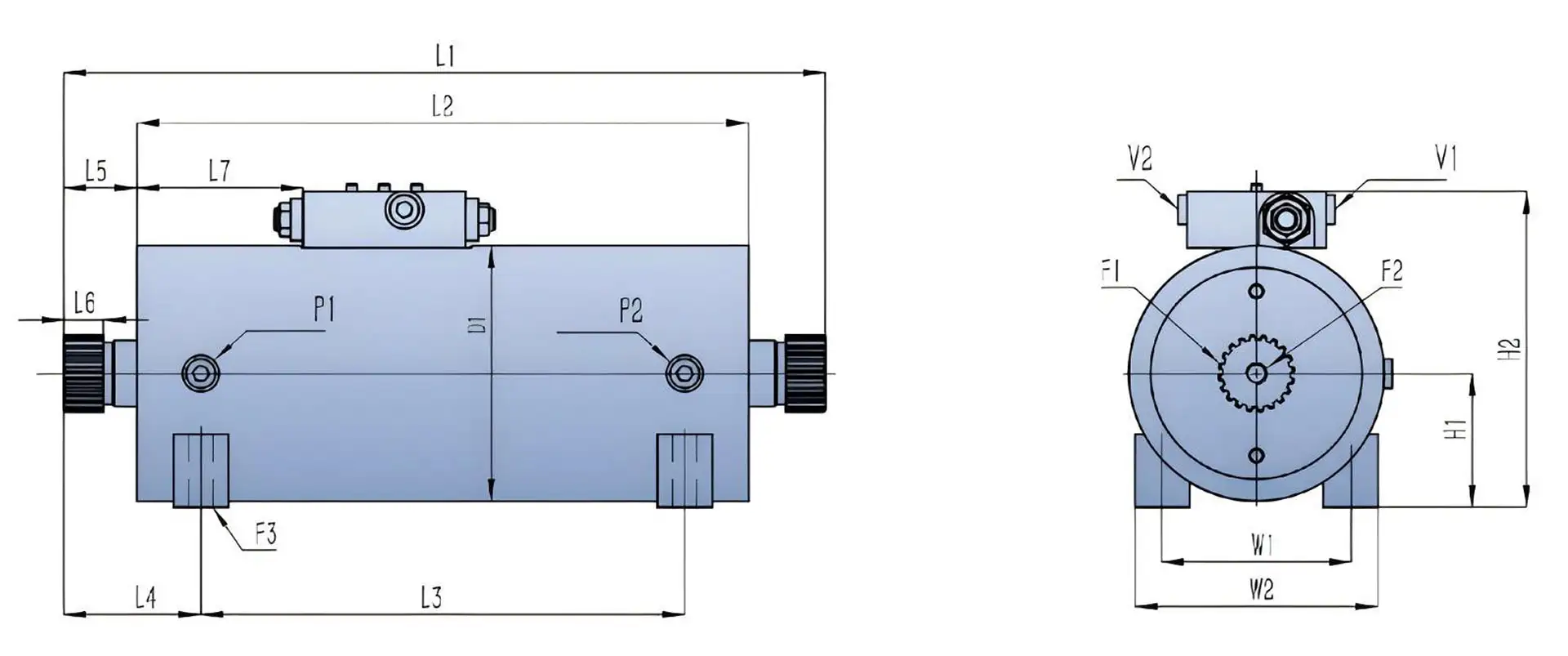

HN40系列尺寸表 | |||
型号 | 28 | 50 | 67 |
输出扭矩Nm@21MPa | 2800 | 5000 | 6700 |
保持扭矩Nm@21MPa | 6100 | 10600 | 14300 |
旋转角度° | 220 | 220 | 200 |
跨式安装最大弯矩Nm | 4200 | 7600 | 10100 |
径向负载kg | 2040 | 3130 | 3900 |
轴向负载kg | 2040 | 3130 | 3900 |
排量cc | 775 | 1360 | 1650 |
重量kg | 33.6 | 58 | 75 |
D1筒体直径mm | 140 | 165 | 178 |
F1轴端华键尺寸 | 公制尺寸，详细规格见图纸 | ||
F2轴端固定孔规格(两端) | M12×1.75 | M12×1.75 | M12×1.75 |
F3地脚安装孔螺栓规格mm | M16×2 | M20×2.5 | M22×2.5 |
H1底面距中心线高mm | 73.2 | 83.9 | 102 |
H2总高度mm | 173 | 196 | 220 |
L1总长度mm | 417 | 546 | 579 |
L2不含旋转部分长度mm | 335 | 422 | 445 |
L3地脚安装孔距mm | 265 | 320 | 320 |
L4轴端面与安装孔距离mm | 75.1 | 113 | 130 |
L5轴伸mm | 40.9 | 61.9 | 67.6 |
L6花键长mm | 21.6 | 40 | 49 |
W1底脚安装孔距mm | 104 | 140 | 150 |
W2总宽度mm | 133 | 170 | 203 |
P1P2壳体油口 | ISO-1179-1/BSPP"G"系列，尺寸从1/8至1/4,详见图纸。 | ||
V1V2阀体油口 | ISO-11926/SAE系列，尺寸为7/16,详见图纸。 | ||
